電線
日常生活中我們習慣將各種電線、電纜統稱為電線。
不同的電線、線纜都有各自不同的用途。
但是在往往我們見到電線、線纜的都是五花八門
那么我們面對這些種類繁多電線、線纜我們應該從何下手的呢？
首先我們要知道
直徑小的叫“線”；直徑大的叫“纜”
結構簡單的叫“線”；結構復雜的叫“纜”
關于適用范圍及其用途其實我們只要從電線、電纜的包裝或者絕緣層上就可以輕松分辨。

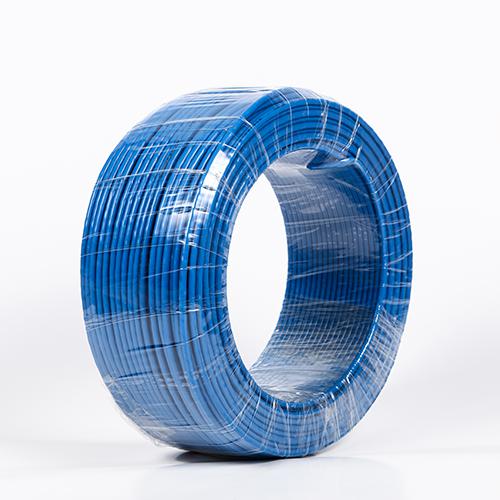

正規的廠家線材出廠包裝上都附有合格證上面寫有線材的詳細參數。

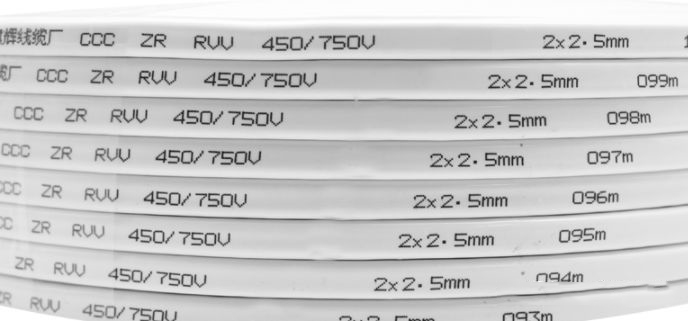

正規廠家除了在出廠的外包裝上，在線材的絕緣層的也有標注。
從上面我們可以看到兩款線的型號分別為：ZR-BV4mm2、ZR-RVV2*2.5mm2
那么這些型號分別又代表上面意思呢，下面我們就詳細的介紹一下線材的型號
型號組成與順序
電線電纜的型號組成與順序如下：
[1：類別、用途][2：導體][3：絕緣][4：內護層][5：結構特征][6：外護層或派生]-[7：使用特征]
1.類別、用途代號
要點：R-軟線 A-安裝線 B-絕緣線 C-船用 K-控制 N-農用 U-礦用 Y-移動 M-煤礦用 NH-耐火型 ZR-阻燃型 ZA-A級阻燃 ZB-B級阻燃 ZC-C級阻燃 WD-低煙無鹵型
JK-絕緣架空
2.導體材質
要點：
T代表銅（省略）
L代表鋁
3. 特征代碼
要點：
S雙絞 F分相 P屏蔽 Z直流 G高壓 N耐火 R柔軟 C重型 Q輕型 CY充油 D不滴流 B扁平型
H電焊機用
4.絕緣層代碼
要點：
V聚氯乙烯（PVC塑料） X橡膠 Y聚乙烯 YJ交聯聚乙烯 F聚四氟乙烯
5.線纜標準
要點：
美制AWG 英制SWG 中國CWG
6.常用線纜規格
要點：
0.5mm2 1mm2 1.5mm2 2.5mm2 4mm2 6mm2

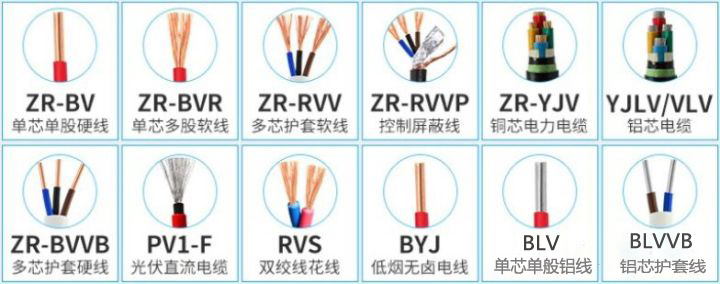

7.圖例說明

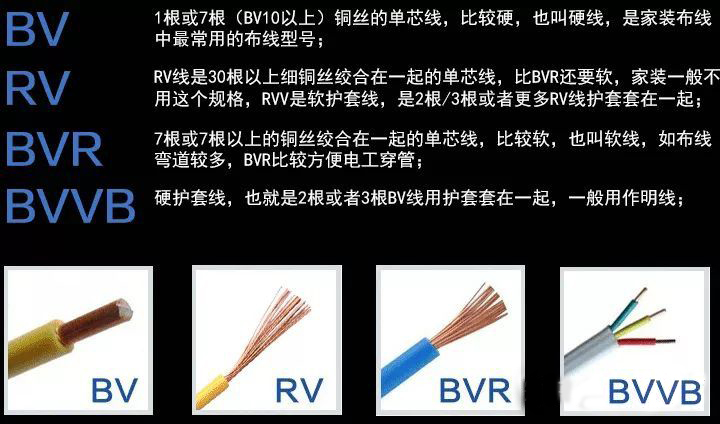

8.那么BV、RV、BVR和BVVB有什么區別呢？

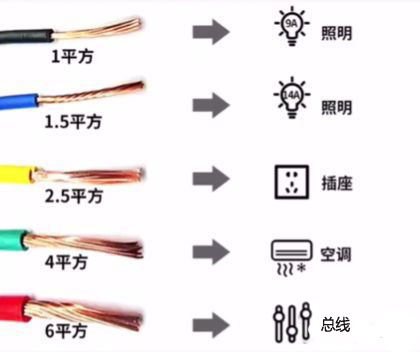

9.不同的線徑該如何選用？
根據整個用電器的總功率配置電線。進戶線不能低于6平方的，樓房進戶線標準都是10平方的。常用銅電流快速估算：5A/平米
舉例說明

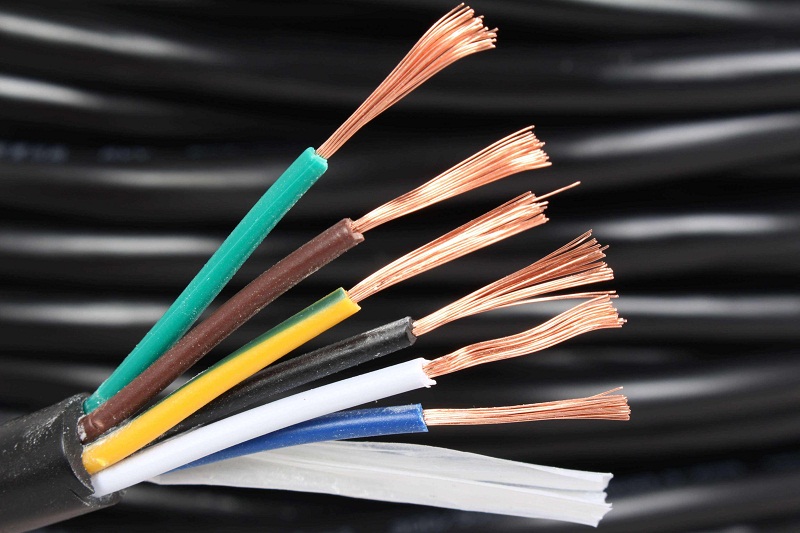

RVV2*4mm2 ：
R代表軟線（多股），V代表表絕緣體聚氯乙烯（PVC）
2*4mm2表示2根，單根線芯為4平方的線(單位是平方毫米)
RVV電線是最常用的線纜多用于線路連接，其芯線根數不定，兩根或以上，外面有PVC護套。
護套的作用:
1、保護電纜內護層不受機械損傷和化學腐蝕
2、增強線纜機械強度
ZR-BV2.5mm2：
ZR代表阻燃型，B代表硬線（單股），V代表表絕緣體聚氯乙烯（PVC）
2.5mm2表示單根線芯為2.5平方的線(單位是平方毫米)
ZR-BV2.52常用在固定連接，電箱安裝。

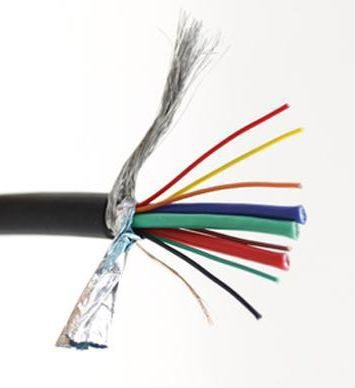

RVVP2*0.75mm2:
RVVP和RVV幾乎一樣，只不過多了一層屏蔽層
2*0.75mm2表示2根，單根線芯為0.75平方的線(單位是平方毫米)
▼▼▼
