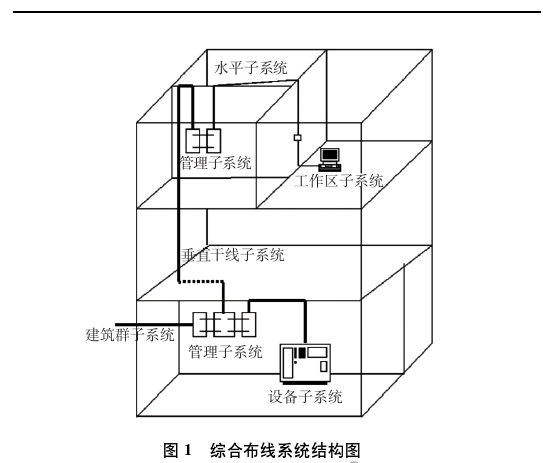

1. 工作區子系統

1. 通過標準的RJ－45插座信息出孔，連接終端設備或各工作區端接的設備，由RJ－45插座、跳線等組成。

2. 在本項目設計中，各個房間信息點均提供標準的RJ－45出口至桌面，信息點采用預期設定的底盒暗裝方式，附近有信息插座和電源插座，而且兩插座間保持距離20 cm，用RJ－45跳線插入電腦終端即可方便地連接到醫院網絡。

2.水平子系統

     a.由PC終端連接到各層配線間的交換機上的六類UTP線纜組成，均為點到點端接，線纜從配線間內走干線金屬線槽至房間附近，而后再依循已然鋪設的PVC管道直接連至信息插座底盒內。

3.干線子系統

     由設備間和配線間的連接線纜組成，主要設計功能是將分層配線架或交換機與主配線架或交換機實現配對連接。其中心機房到各樓的匯聚交換機用萬兆光纖連接，中心機房的醫技樓2～16層用千兆光纖連接匯聚交換機與接入交換機，1層放射科用萬兆光纖直接連接核心交換機。

4.管理間子系統

跳線等組成。系統中全局規劃即是在每個配線間都分別設計有6U的墻柜，用于安裝跳線架，并留有一定空間以便安放網絡交換、配線架等設備。跳線等組成。系統中全局規劃即是在每個配線間都分別設計有6U的墻柜，用于安裝跳線架，并留有一定空間以便安放網絡交換、配線架等設備。

5.設備間子系統

    設備間子系統相當于總配線架，重點包括數據、語音總配線架及全部連接跳線。設備間是在醫技6樓的網絡中心機房，安裝標準開放式機架，數據光纖總配線架安裝在一個機架上。根據設備間的標準設計要求，設備間應滿足下列要求:室溫控制在10～27°C之間，相對濕度控制在20%～80%;應有可靠的備用電源、以及不間斷電源;安裝合適的消防系統，采用二氧化碳滅火方法;避免物品存放在危險場所。

6.建筑群子系統

建筑群子系統由連接各建筑物的線纜、配線設備和跳線等組成。在該醫院的綜合布線中，網絡主干采用萬兆12芯單模光纖線路，用來傳輸數據。醫技樓共16層，從每層弱電井處，布設12芯千兆多模光纖到6層的網絡中心機房，其他樓宇接入時，從該樓宇的匯聚交換機處布設千兆或萬兆12芯單模光纖到醫技樓的網絡中心機房，直接接入核心交換機。建筑群之間的光纖干線鋪設可以利用建筑物間原有弱電管道，最佳方案即是隨應建筑物之間的走廊連線，從而避免雷擊危險和室外惡劣環境對室外光纜主干的侵蝕。

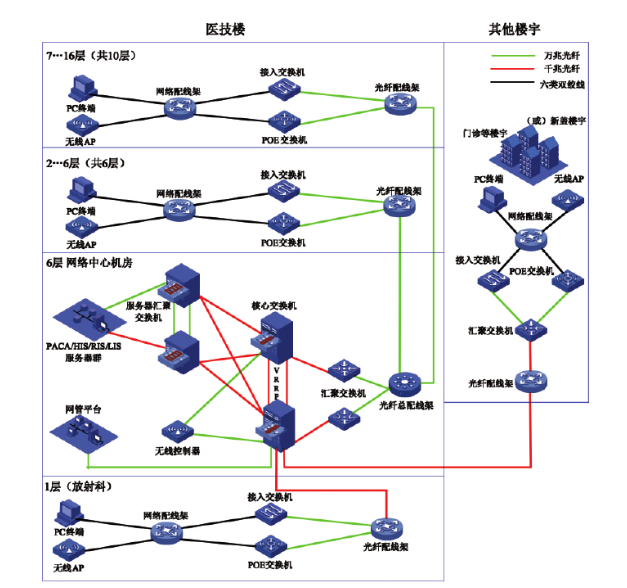

7.綜上綜合布線設計系統，我們可以繪制出本項目的系統拓?fù)鋱D如下圖所示

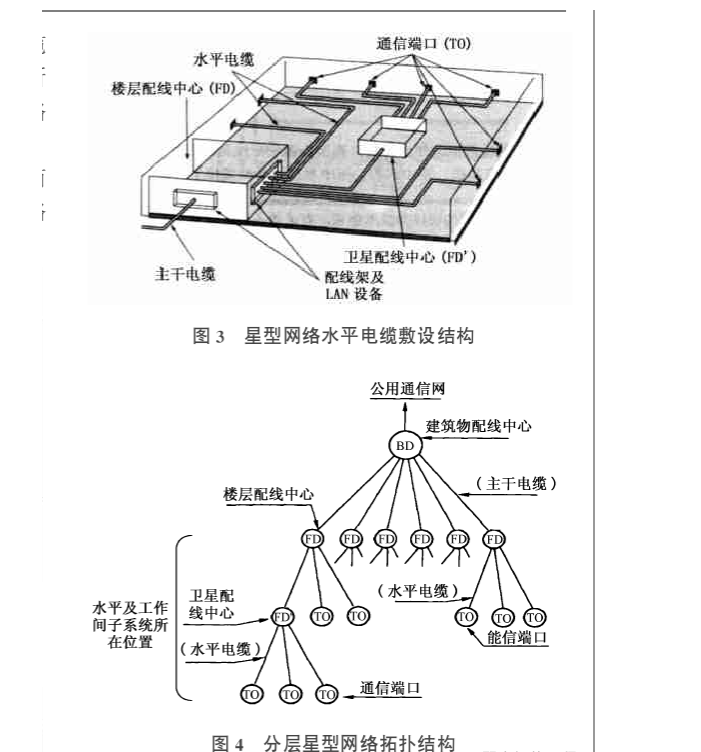

8.綜合布線系統設計的星型網絡拓?fù)鋱D如下：

 結語

        對醫院現有綜合布線系統進行改造升級，可以較好地滿足醫院業務發展需要，使各單位之間信息傳輸、資源共享以及業務合作更為可靠、及高效。本文根據該醫院的實際情況，設計出一套計算機網絡綜合布線系統。該系統在實際應用中可以大幅度提高醫院的管理水平與服務水平。
