例如銳捷交換機配置web方式登陸：

01 配置思路

通過web管理功能遠程管理設備。以銳捷交換機為例，配置web登錄，一般是四個關鍵點：

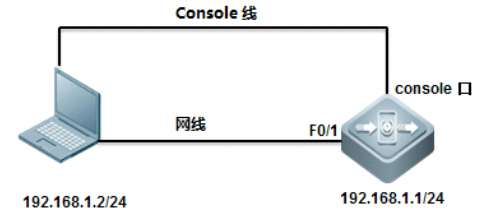

（1）首先選擇Console方式登陸交換機

（2）需要開啟web功能

（3）web登入的密碼默認是enable密碼，用戶名可以任意或配置使用特定用戶名、密碼登陸。

（4）如果PC與交換機不在同一個網段，需要配置交換機的默認網關。

02 配置步驟

（1）開啟交換機的web服務功能

Ruijie#configure terminal

Ruijie(config)#enable service web-server

（2）配置交換機的管理IP地址

Ruijie(config)#interface vlan 1     //進入vlan 1接口

Ruijie(config-if)# ip address 192.168.1.1 255.255.255.0     //為vlan 1接口上設置管理ip 192.168.1.1

 Ruijie(config-if)#exit       //退出

（3）配置登入web界面時使用本地用戶名和密碼進行登入

Ruijie(config-if)#exit

Ruijie(config)#username admin password ruijie         //配置web界面登入的用戶名和密碼

Ruijie(config)#username admin privilege 15               //配置web界面登入的用戶名的等級權限為15，默認用戶名和密碼的等級權限為1，web管理需要15級的權限

Ruijie(config)#ip http authentication local        //配置web登入使用本地的用戶名和密碼

Ruijie(config)#end

Ruijie#write

WEB登入交換機，打開電腦的瀏覽器，輸入http://192.168.1.1，按回車，即可登陸。

配置遠程登陸

很多時候交換機位于機房，需用配置遠程登陸的方式對交換機進行管理，監測交換機的工作狀態。

常用的遠程登陸方式有telnet和SSH方式，相對于telnent的明文方式，SSH要更安全一些；

登陸交換機之后的認證方式又有兩種：password認證、aaa認證，aaa認證方式可以對權限盡心精細化管理，根據內網的環境選擇合適的方式。

配置VLAN數據

對于一個企業網絡，通常需要根據部分劃分不同的VLAN，用于隔離廣播域和網絡隔離。

首先配置交換機全局的VLAN，根據端口所連接的終端，給端口分配不同的VLAN，端口類型配置成access模式；

交換機和交換機之間的互聯端口配置成trunk模式，并且允許所有的VLAN通過，實現局域網內部的互聯。

以華為交換機為例，配置基礎的vlan數據：

01 創建vlan

<Quidway>       //用戶視圖，也就是在Quidway模式下運行命令。
<Quidway>system-view      //進入配置視圖
[Quidway] vlan 10       //創建vlan 10，并進入vlan10配置視圖，如果vlan10存在就直接進入vlan10配置視圖
[Quidway-vlan10] quit     //回到配置視圖
[Quidway] vlan 100     //創建vlan 100，并進入vlan100配置視圖，如果vlan10存在就直接進入vlan100配置視圖

[Quidway-vlan100] quit     //回到配置視圖

02 將端口加入到vlan中

[Quidway] interface GigabitEthernet2/0/1    (10G光口)
[Quidway- GigabitEthernet2/0/1] port link-type access    //定義端口傳輸模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100   //將端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit       //回到配置視圖

[Quidway] interface GigabitEthernet1/0/0       //進入1號插槽上的第一個千兆網口配置視圖中。0代表1號口
[Quidway- GigabitEthernet1/0/0] port link-type access   //定義端口傳輸模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10   //將這個端口加入到vlan10中 [Quidway- GigabitEthernet2/0/1] quit
03 將多個端口加入到VLAN中

<Quidway>system-view
[Quidway]vlan 10
[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29   //將0到29號口加入到vlan10中 [Quidway-vlan10]quit

04 交換機配置IP地址

[Quidway] interface Vlanif100     // 進入vlan100接口視圖與vlan 100命令進入的地方不同
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252      // 定義vlan100管理IP三層 交換網關路由
[Quidway-Vlanif100] quit       //返回視圖
[Quidway] interface Vlanif10    // 進入vlan10接口視圖與vlan 10命令進入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128    // 定義vlan10管理IP三層交換網關路由

[Quidway-Vlanif10] quit

05 配置默認網關

[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默認網關。

06 交換機保存設置和重置命令

<Quidway>save        //保存配置信息
<Quidway>reset saved-configuration     //重置交換機的配置 <Quidway>reboot      //重新啟動交換機

配置路由

如果該交換機連接了上層路由設備，需要根據連接的方式配置相關路由。常用的連接方式有ppp、靜態路由、動態路由等方式，實現企業出口鏈路的連接。經過上述步驟，一個三層交換機的基本配置久完成了，可以接入網絡了。還有一些其他配置比如SNMP網管配置、組播數據配置、LCAP鏈路聚合配置等，根據需求進行相關的配置。

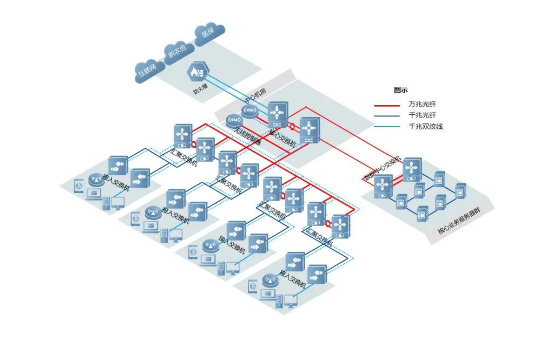

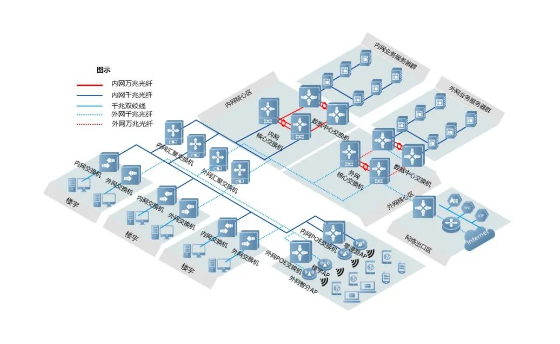

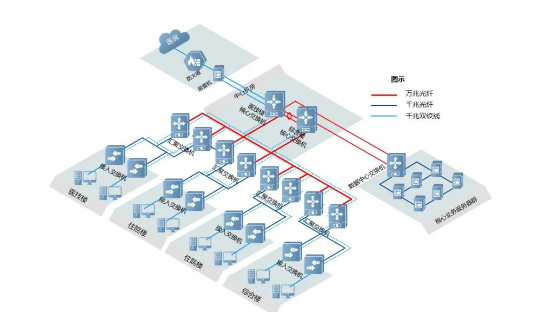

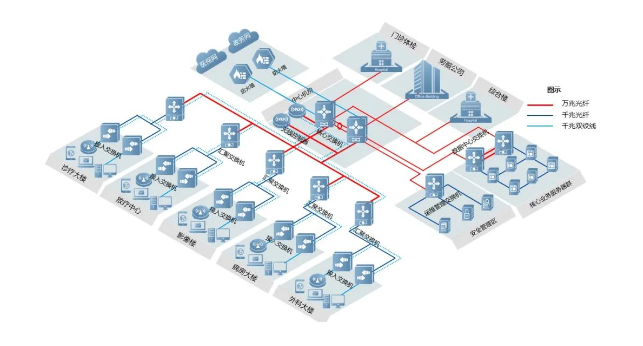

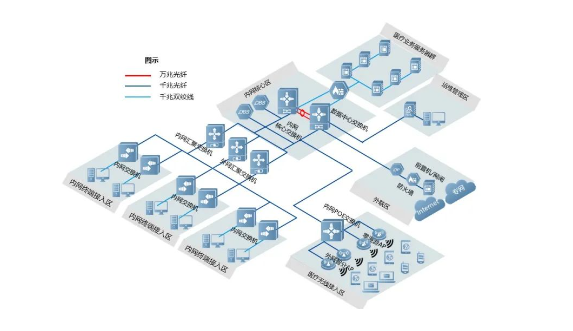

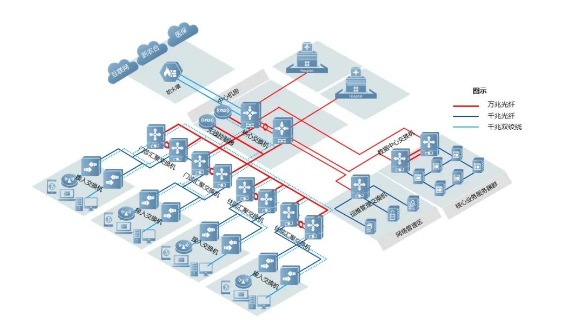

當然，除了會配置交換機，同時需要對常見的網絡架構有一定的了解。下面的幾張拓?fù)鋱D，如果你都能看懂的話，說明對于網絡架構算比較熟悉了。
