錄像機報警輸入端口可以接收外部報警源的開關量信號，可以為常開型或常閉型報警輸入。

在錄像機接收到報警輸入信號后可以進行一系列聯動操作，例如聯動報警輸出、報警彈屏、語音提示等。常見報警輸入設備有紅外探測器、煙感、電子圍欄、手報等。

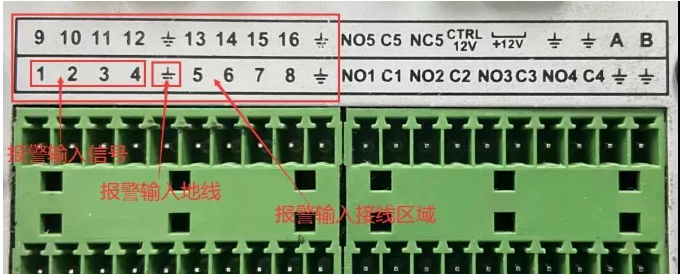

如錄像機支持本地報警輸入，則主機背板會有相應報警輸入接口，一般常見標注為數字+地線接口，少部分機型標注為IN數字+地線接口（例如IN1,IN2…），以下圖為例：

此設備共有16路報警輸入，分為4組報警輸入接口：

? 組1：端口1～4

? 組2：端口5～8

? 組3：端口9～12

? 組4：端口13～16

每組的輸入信號地線共用。

錄像機在配置相應聯動輸出后，通過報警輸出端口可以輸出報警信號給外部報警設備，例如聯動聲光報警器等。

如錄像機支持本地報警輸出，則主機背板會有相應報警輸出接口。報警輸出標注有NO和C;NO,C和NC以及CTRL 12V，因設備型號不同，支持的報警輸出接口類型不同，具體支持哪幾種輸出接口以實物為準。

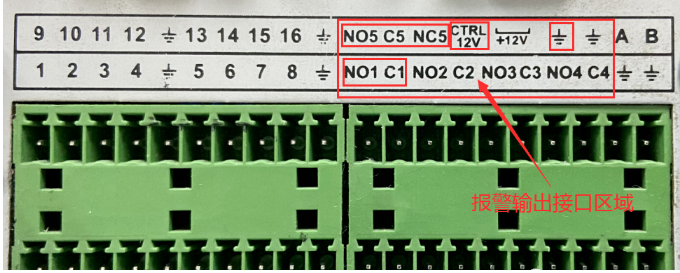

以下圖為例：

此設備共有3種報警輸出接口，其中：

? 四組常開報警輸出接口：

組1：端口NO1～C1

組2：端口NO2～C2

組3：端口NO3～C3

組4：端口NO4～C4

?一組常開常閉可選輸出接口

組5：端口NO5、C5、NC5，其中NO：常開型報警輸出端，C：報警輸出公共端，NC：常閉型報警輸出端。

? 一組可控電源輸出（CTRL 12V、地線），一般通過外接繼電器后使用，利用電壓的有、無來控制繼電器，從而控制報警設備報警。

此處以手報聯動聲光報警為例：

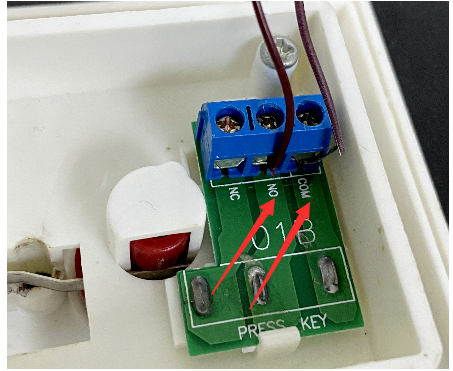

步驟一：先確認手報目前的報警信號類型，下圖使用常開接法（NO ,COM端口），接好線后在調試時報警類型設置時需要與實際報警類型對應。

步驟二：取出錄像機附件包中的接線端子，通過接線端子將手報報警輸入信號NO端接入錄像機報警輸入1端口，手報COM端接入報警輸入端口。

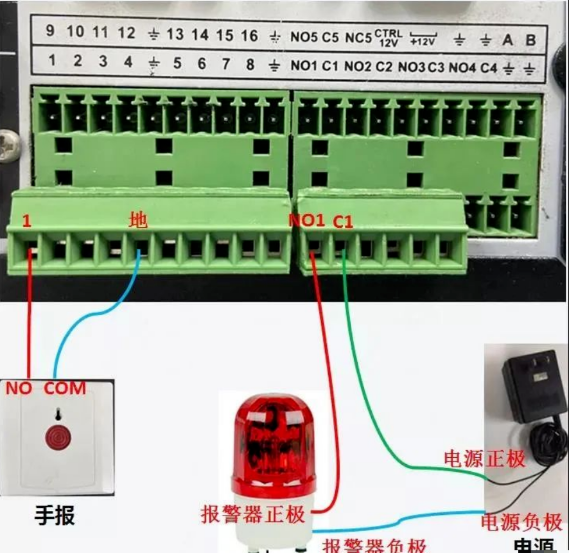

步驟三：錄像機報警輸出接線，將聲光報警器的負極（-端）和電源的負極對接，將聲光報警器的正極（+端）接入錄像機的NO端，電源的正極接入到錄像機的C端，下圖以接入的第一端口為例。

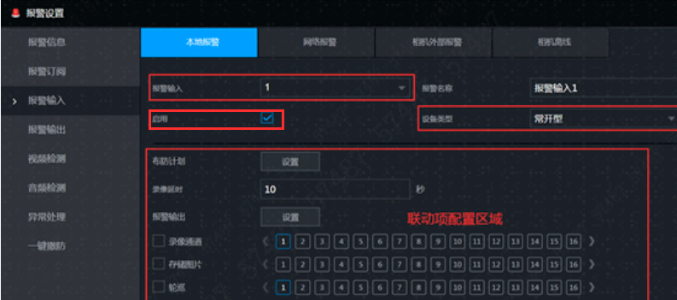

步驟四：進入主機報警設置-報警輸入配置界面，選擇對應報警輸入，啟用使能開啟，選擇對應的報警輸入類型，此處選擇常開。

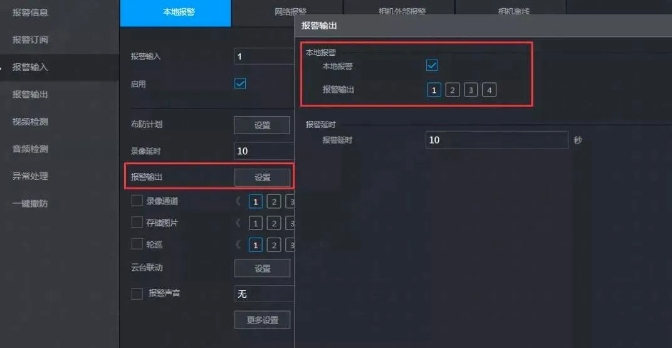

步驟五：聯動項配置區域中選擇報警輸出，開啟本地報警使能，選擇對應的報警輸出，此處選擇1，配置完成后點擊確定保存即可。此時，如果手報被按下，則聲光報警會被觸發報警。
