為了更好地對城市智慧管廊進行管理，實現項目管理的可視化、系統化，而開發了智慧管廊綜合管理平臺。智慧管廊綜合管理平臺的設立，采用了大數據、云計算等應用，可使用戶能夠全面、直觀地觀測到管廊的整體運行情況，及時、準確地對人員、設備等做出調度。
一、項目背景
地下管線的問題一直是困擾城市建設的一個重要問題：
1、地下管線的種類多，距離長，很多管線的建設周期久遠，分屬不同權屬單位；
2、地下管線的資料不全，信息不通，有時候鋪設開挖一條管線會將其他管線挖破，造成重大影響；
3、管廊內機電設備，供電，環境，消防等設備數量龐大，項目分散，品類多；
4、系統聯網困難，資產質量參差不齊；
5、管線缺乏統一綜合管理；
二、功能賣點
1、將管廊內的環境數據接入平臺，可實時監控管廊環境數據；
2、將管廊內的機電設備數據接入平臺實時監控設備故障，報警等參數；
3、綜合報警、報表，管廊的設備信息實時推送；
4、大數據的分析預測，預防性的設備維護，保障管廊設備的安全；
三、系統組成
綜合管理平臺主要由綜合監控、設備控制、視頻監控、設備管理、資產管理、能耗管理和日常管理七個模塊組成。

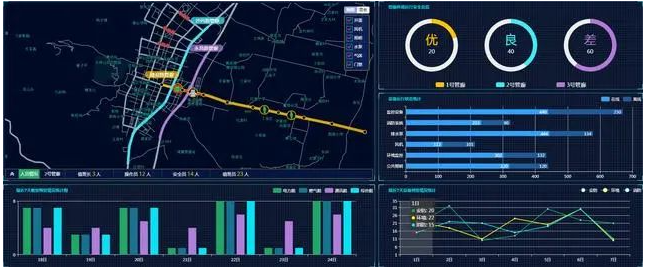

1、 綜合監控
對環境、消防、安防和設備等進行綜合監控，有害氣體和溫濕度預警情況分類統計，餅狀圖和直方圖清晰呈現。
2、 設備控制
對水泵等設備進行開啟/關閉控制，展示設備信息，包括設備名稱、尺寸、維保情況、運行情況和控制情況等信息。
3、視頻監控
對管廊的電力倉、通訊倉、燃?xì)鈧}(cāng)和綜合倉等部位進行視頻監控，保證遇到突發情況可采取緊急措施，并對事件進行截圖/錄像，保存數據。
4、 設備管理
展示設備信息，包括類型、型號、位置、對應系統、運行狀態和檢修時間等，對設備異常情況進行監測、分析和統計。
5、 資產管理
對智慧管廊資產進行統計，建立資產的管理制度。同時依據資產的使用情況可以不斷改進資產的利用情況，提高資產使用的經濟效果。
6、 能耗管理
對當年的能耗使用進行統計，包括電力、燃?xì)?、通訊、自?lái)水、中水和污水等，集中展示、管理，實現對能耗的計量、監測與管理于一體，達到精細化管理的目標，是實現節能減排的基礎。
7、日常管理
對工作人員的排班、績效、考勤和工單進行統一管理，人員分配情況一目了然。
四、系統功能
1.綜合管理管廊內人員、設備和環境等情況，系統功能全面、穩定、可靠；
2.為用戶提供人性化和智能化的操作平臺，使復雜系統簡單化；
3.可直觀顯示管廊內各種設備的運轉情況，及時了解人員及設備情況。
五、實現效益
1、一次投資，永續利用；一次入廊，按需添加；一次動土，不復開挖，杜絕城市建設中路面反復開挖的局面；
2、實現對管廊的綜合規劃，統一管理，“一廊多用”，為城市樹立了良好形象；
3、減少了管廊方面基礎設施的投資，節約了成本，保護了自然環境。

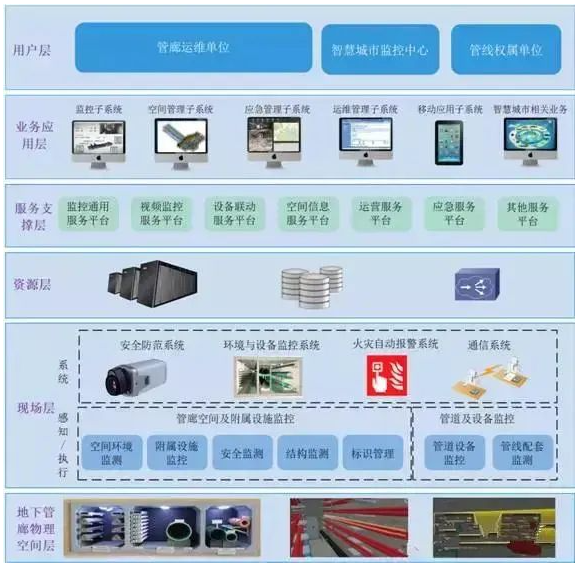

六、運營管理層建設
1、現場層建設
現場層是由安全防范系統、管廊空間與設備監控系統、火災自動報警和通信系統構成。從現場設備運行環境、設備需要7*24長期連續運行、信息傳輸實時性要求等方面考量，現場系統設備均采用工業級高可靠性產品，如工業PLC系統、工業以太網交換機、長距離光纖通訊設備等。
? 環境、設備監控：根據規范要求在現場部署相關氣體（H2S，CH4，O2等）檢測傳感器、溫濕度檢測傳感器、液位傳感器、紅外對射等入侵監測設備、艙體結構檢測傳感器，配置工業級PLC（可編程控制器）系統實現上述傳感儀表和設備的數據采集和處理，PLC按照預制的控制邏輯，輸出控制信號到開關、閥門、水泵等執行機構，完成管廊空間的環境參數、設備狀態、管線運行參數、管線設備狀態的采集和自動控制、連鎖控制等任務。
? 視頻采集：根據管廊內部不同空間位置、光照情況等，安裝相應類型的視頻監控?cái)z像頭實現管廊內部實時圖像采集。
? 網絡：通過在管廊內部覆蓋有線光纖和無線WiFi通訊網絡，實現PLC、視頻監控系統與監控中心的數據通訊，同時對移動端APP應用、人員定位進行網絡和應用支撐。
? 通信：在管廊現場布設固定通訊終端設備和通訊鏈路實現中心與現場巡檢維護人員的語音通訊。
2、資源層建設
系統資源層是系統應用平臺的軟件、服務器、存儲、網絡等基礎環境支撐，軟件包括了操作系統、數據庫、云平臺軟件等，通過對資源層的云化部署，實現系統基礎設施資源的動態調配。資源云化部署可解決因服務器較多導致的硬件資源利用率低、業務上線慢、IT系統維護投入巨大的等問題，而且可以通過服務器虛擬技術解決這一問題，用較少的服務器虛擬較多的服務器滿足項目后期業務擴展對大量服務器的需求。
3、服務支撐層建設
服務支撐層是構筑與軟、硬件平臺之上，同時對更上層的應用軟件提供支持的軟件系統。服務支撐層采用面向服務（SOA）架構，應用面向?qū)ο?、組件式設計等多項技術，提供的構件系統是跨領域、與具體業務無關、通用的基礎服務。采用標準接口協議，可供第三方開發。包括數據訪問、視頻數據操作、空間信息信息操作、設備信息操作以及消息管理、安全服務等基礎性服務，是整個綜合管廊運行管理平臺的應用支撐平臺。
該支撐層包括：通用監控服務平臺、視頻監控服務平臺、聯動服務平臺、空間信息服務平臺、運營管理服務平臺、應急管理服務平臺以及針對第三方如智慧城市應用、第三方企業數據共享應用的其他服務平臺。
4、業務應用層建設
業務應用層是針對城市綜合管廊運行、維護管理的具體應用需求而開發的響應子系統或功能模塊，用戶直接通過各業務應用子系統或功能模塊完成于整個管廊監控信息化系統交互，滿足了管廊綜合運維工作的實際應用要求。根據管廊建設階段和應用需求階段可進行業務應用層相關模塊選擇和添加。
用戶可根據業務發展階段實際需要對業務應用層功能模塊進行靈活的選擇、組合與添加，使運維信息化平臺性?xún)r(jià)比最高。

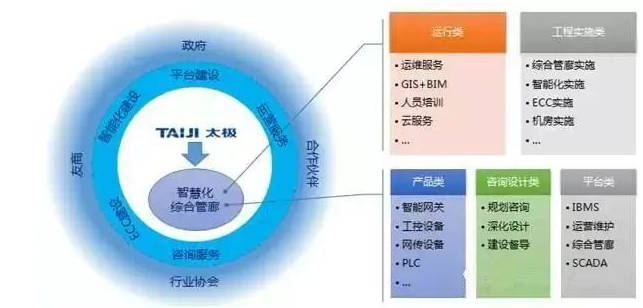

智慧化綜合管廊生態系統
太極致力于打造智慧化綜合管廊生態系統，與政府、友商、行業協會、合作伙伴建立長期的合作機制，互利共贏，以“國內一流、千年大計、百年工程”為建設目標，助力城市地下綜合管廊建設，成為城市基礎設施服務提供商。

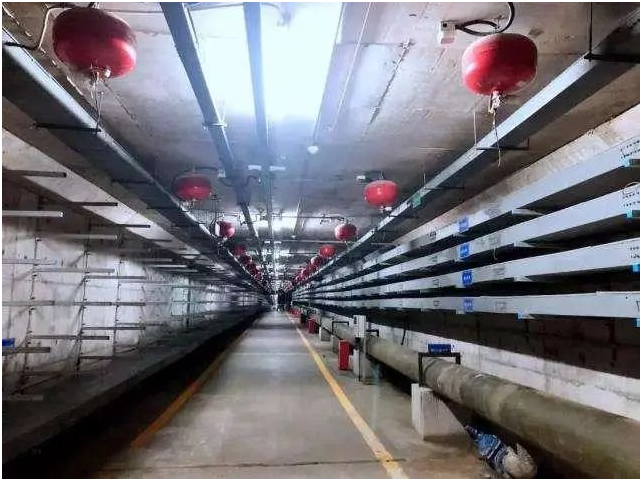

綜合管廊建于城市地下，用于容納城市工程管線的構筑物及附屬設施，是一種集約化、可持續性的管線敷設方式。由于綜合管廊內容納了電力、通信、給水、排水、熱力、燃?xì)獾榷喾N市政管線，為保障管線的安全運行，需要在運營期間通過人工巡檢、維護，避免火災、人員入侵、可燃?xì)怏w泄漏、設施設備故障等意外情況的發生。
然而，目前的綜合管廊巡檢管理仍面臨著諸多痛點，主要包括：巡檢工人采用紙質單據記錄巡檢，易出現錯誤漏檢等問題，且故障報修響應慢；缺乏有效手段規范巡檢；一旦發生火災、透水等災害，缺乏有效手段及時通知、定位、引導巡檢人員返回地面，保障安全。
