一、設計依據
1．有關國家現行規范、標準
1)建筑設計防火規范 GB50016-2014（2018版）
2)智能建筑設計標準 GB/T50314-2015
3)綜合布線系統工程設計規范 GB50311-2016
4)安全防范工程技術標準 GB50348-2018
5)視頻安防監控系統工程設計規范 GB50395-2007
6)入侵報警系統工程設計規范 GB50394-2007
7)出入口控制系統工程設計規范 GB50396-2007
8)民用閉路監視電視系統工程技術規范 GB50198-2011
9)數據中心設計規范 GB50174-2017
10)建筑物防雷設計規范 GB50057-2010
11)建筑物電子信息系統防雷技術規范 GB50343-2012
12)公共廣播系統工程技術規范 GB50526-2010
13)民用建筑電氣設計標準 GB51348-2019
14)廳堂擴聲系統設計規范 GB50371-2012
2．建筑、結構、給排水、電氣、暖通等工種的初步設計資料
3．建設單位的意見與要求
二、智能化子系統配置
本工程弱電系統擬由以下智能化子系統組成
1．綜合布線系統
2．計算機網絡系統
3．綜合安防系統
4．校園一卡通系統
5.校園廣播系統
6.信息發布系統
7.多媒體會議系統
8.多媒體教學系統
9.機房工程系統
10.綜合管網系統
11.教室錄播系統
12.智慧課堂系統
三、智能化子系統說明
（一）綜合布線系統
本工程綜合布線系統水平區和工作區均采用六類布線系統。垂直數據主干根據長度和需求的不同采用萬兆單模光纖，計算機網絡采用室內單模萬兆光纖
（二）計算機網絡系統
計算機網絡系統按照核心、匯聚和接入三層網絡拓撲架構設計，整個計算機網絡根據需要分為校園網和智能化專網兩套，物理隔離方式。并在教學樓等公共場所以及室外休憩處實現無線網絡覆蓋，并實現統一網絡接入管理和綜合運維管理。
（三）安全技術防范系統（視頻安防監控系統、周界防護報警系統、電子巡更系統、車輛進出管理系統）
本工程安全技術防范系統采用全數字IP系統，設置安防專網系統，對本工程各樓的視頻安防監控系統、均納入安防專網系統進行獨立平臺的運行與管理；安防專網采用二級星型結構，核心層交換機設在的計算機網絡中心機房內，在各大樓弱電間內設置安防專網接入層交換機，上聯采用一根4芯的室外單模光纜與核心層交換機相連。
1．視頻安防監控系統
（1）在各大樓的各出入口、公共走廊、樓梯等處設置彩色高清網絡攝像機，對進出大樓的人員、車輛進行監視。
（2）在室外校園的各大門進出口、主要通道處設置室外槍式彩色高清網絡攝像機，在大空間、運動場等處設置若干臺室外快球彩色全高清1080P網絡攝像機，以對異常情況進行攝像跟蹤。室外攝像機就近接入室外的安防接入層交換機。
（3）本工程安防監控系統采用全數字系統，一般場所前端攝像機均采用網絡型高清攝像機，在室外校園等處固定槍機采用1080P高清攝像機，球機采用1080P的全高清攝像機。經各單體弱電間內安防專網接入層交換機后引到圖書實驗樓層弱電機房內。在圖書實驗樓1層消控室設置監控中心，該監控中心內設置液晶監視墻、數字解碼矩陣、磁盤陣列，將各路圖像進行集中顯示，并進行動態錄像，存儲格式為D1（或高清）格式，存儲時間不少于30天。本工程在監控中心設置55英寸3x3液晶拼接屏，設置2臺監控電腦。
（4）本工程安防監控系統采用在弱電機房內集中存儲、在1層的消控監控中心機房集中顯示的方式，其他各單體樓不再設置存儲。在門衛室內設置42寸液晶監視器2臺，通過安防專網可實現對各單體的監控，并可遠距離調看錄像回放。
2．電子巡更系統
（1）本工程設置離線式電子巡查系統。
（2）本工程巡查系統分為室外校園與單體內部兩部分。室外部分沿校園巡查路線設置一些巡查點，單體建筑主要在一些重要的教學樓、食堂、圖書實驗大樓，沿巡查路線設置一些巡查點；巡查人員在巡查時，需按時、按點的形式進行巡邏，以對保安人員的巡查工作進行監督。
（3）為保證巡查的有效性，巡查秩序可按天或周進行靈活調整。
3．車輛進出管理系統
（1）本工程在整個校園的次出入口，設置停車進出管理系統，校園內部地下停車庫不再設置，系統通過車牌識別進出，對于教師等固定用戶可實行快速識別車牌不停車進出車庫，外來車輛由系統記錄進出時間進行收費管理。
（2）本系統設置安全島及崗亭，安全島上設置出入口抓拍機、道閘、立柱、LED顯示屏，停車庫管理主機設在中間安全島崗亭內，。
（3）本工程共設置1套停車場管理系統。
一卡通系統包括：門禁、考勤、消費、電子校徽、電子班牌、停車場管理。門禁系統包括門禁控制器、電控鎖、讀卡器等設備，主要設置在機房、后廚區等區域，采用TCP/IP通訊方式接入到智能化專網，電控鎖類型需要根據現場提供的門的類型最終確定,重點場所門禁視頻要求能與視頻監控系統實現聯動。
（五）校園公共廣播系統
1．本工程設置公共廣播系統。
2．本工程校園公共廣播采用數字廣播系統，內設置數字廣播主機，其輸出音頻信號采用光纜通過TCP/IP的方式引去教學樓、圖書實驗樓、室外、地庫等建筑。
3．本工程校園廣播的音頻信號利用智能化專網系統，其輸出音頻信號光纜通過智能化專網引去各單體建筑弱電機房內的公共廣播網絡音頻適配器，經功放后引去各末端廣播。本工程各單體功放電源經音頻專網作遠程集中控制，當不需要校園廣播時，可在廣播機房遠程關閉各單體功放。音頻適配器與功放相對集中放置在各區域的弱電機房處，通過音頻線引去各單體建筑。
4．本工程學生部各單體建筑按功能分區設置校園廣播音頻。
5．本工程設有消防廣播的單體建筑，校園廣播系統的末端廣播不再單獨設置，與消防廣播合用末端廣播，本設計僅將校園廣播的音頻線引到各消防廣播聯動模塊的常閉接點，平時可播放校園廣播，當火災時，強行切換到消防廣播。
6．校園廣播平時可播放一些中外名曲等，并可兼作上、下課時的音樂打鈴。
本設計僅考慮管線路由及安裝位置，具體由設備廠家實施。
（六）信息發布系統
多媒體信息發布系統是一個用于數字化媒體內容發布與播出的專業系統，主要設計為LED顯示屏和液晶顯示屏。主要設置在教學樓、圖書館、實驗樓門廳及食堂明廚和報告廳
（七）多媒體會議系統
會議系統主要由數字會議發言子系統、音頻擴聲子系統、大屏幕視頻顯示子系統、舞臺燈光子系統、會議攝錄子系統和集中控制子系統組成，各子系統之間相互通訊，相互配合，共同完成多媒體音視頻信號的輸入、處理、切換、輸出、顯示、記錄等功能。
系統設計：
1.顯示系統：
根據會場實際使用環境設計一套小間距LED投影顯示系統，主要用于顯示信號源的文字、圖片、視頻畫面等信號，視頻接口可隨時接入電腦、攝像頭、DVD、視頻終端等信號源，這些信號源通過顯示設備顯示出來。
2.舞臺燈光系統：
舞臺燈光燈位布置應全方位立體分布，面光、一頂光、二頂光、、天地排、等燈位構成全方位的布光陣列，舞臺各部位均有布光點，杜絕照射盲區，可靈活多變地按需組合。
該舞臺應甲方愿景簡潔明了，又不失燈光效果，能夠為其提供講座、各種工作會議及文藝演出所采用：
面 光：12臺150W定焦成像燈
頂 光：16臺300W 可調色溫LED平板柔光燈；
18臺90*3W PAR燈
一逆光：6臺10R搖頭光束燈；
2臺300W 可調色溫LED平板柔光燈；
9臺90*3W PAR燈
耳 光：12臺150W定焦成像燈；
面光作為表演區正面主光,主要用于照亮舞臺前部表演區，對舞臺上的表演者起到正面照明的作用，供人物造型用或使舞臺上的物體呈現立體效果。
頂光與面光相銜接照明主演區，銜接時注意人物的高度，可在第一道頂光位置作為定點光及安置特效燈光，并選擇部分燈加強表演區支點的照明；使舞臺表演區獲得比較均勻的色彩和亮度。
頂光設在舞臺上空，電源從舞臺天棚通過多芯排纜下垂,燈吊桿兩側設有容納電纜的線筐，燈具吊掛在燈吊桿下邊，其作用是對舞臺縱深的表演空間進行必要的照明，頂光包括順光和逆光，可在同一燈桿上重疊布置，燈具可根據演出需要配置。
3.WIFI會議系統：
由于該報告廳主席臺需要用于文藝表演，會議桌經常移動，所以報告廳設計WIFI會議系統。WIFI會議系統采用5GWIFI會議系統，系統采用WIFI無線連接方式，發言單元不需要布線，外形美觀，安裝靈活，使用非常方便，保密性強，性能穩定。根據報告廳布局和需求，報告廳單間設計如下：
WIFI會議主機1臺（系統核心，控制、管理單元）；
WIFI主席單元1臺（具有優先強切權限，桌面式放置安裝）；
WIFI代表單元9臺（桌面式放置安裝）；
數字會議音頻處理器1臺（提升音質效果。增強拾音距離）；
無線會議AP發射器1只（用于給無線話筒單元的通訊）。
4.專業擴聲系統：
參考國家廳堂擴聲設計標準一級進行設計，語言擴聲系統一級標準要≥98dB，聲場不均勻度要做到1kHz和4kHz時測量≤8dB；傳聲增益在125~4 kHz的平均值要≥-8dB。
設計2只500W主擴音箱（由1臺2*700W功放驅動）主音箱安裝在會場兩側墻上。
設計4只300W輔助音箱（由2臺2*500W功放驅動），音箱安裝在會場兩側墻上。
設計2只400W返聽音箱（由1臺2*700W功放驅動），音箱落地安裝在地上。
現場聲壓級達到國家一級標準，滿足現場會議擴聲和演藝的使用需求。
功放功率嚴格按照音箱功率的1.5倍配置。
20路4編組數字調音臺、音頻處理器各一臺（給音頻提供接口，處理音色效果）。
設2套無線話筒，用于會議主持、用移動發言等。
設置有DVD播放器一臺用于常規音視頻播放。
5.矩陣系統：
在現代多媒體報告廳，為了滿足不同演示場合的需求，通常會具備多種不同的音視頻信號源和顯示終端。
信號源：
高清攝像機3臺（需3路SDI接口）
2個帶高清多媒體信息盒（需2路HDMI信號接口）
PC電腦、高清DVD（共需2路HDMI信號接口）
顯示設備：
LED顯示屏（需DVI信號2路接口）
2臺高清電視機（需要HDMI信號2路接口）
錄播主機（需3路HDMI信號接口預留）
因根據以上的輸入信號源、 以及顯示設備，配置了一臺16進16出的混插矩陣，混插矩陣為信號切換核心設備，具體置如下：
4路SDI輸入板卡1塊；
4路HDMI輸入卡2塊；
4路HDMI輸出板卡2塊；
4路DVI輸出板卡1塊；
6.中控系統：
中央集中控制系統為智能多媒體會議室系統設計靈魂，集中了燈光、機械、投影及視音頻控制手段于一體，為使用者提供簡單、直接的控制界面，令使用者能方便地掌握整個空間環境各設備的狀態及功能，本次會議設計：
一臺網絡中控主機；
一臺無線觸控屏；
一臺電源管理器；
一套軟件（軟件由廠家結合實際需求現場編程），以及其他配套輔件等。
會議錄播系統：
在報告廳設置一套會議錄播系統，實現會議畫面紀要，將會議活動的視頻、音頻錄存，留待后期查看，編輯。
在會議室配置1臺自動錄播主機。
配置3臺30倍光學變焦的會議攝像頭，滿足報告廳多機位錄播需求。
（八）多媒體教學系統
多媒體教學系統通過將文字、圖形、圖像、聲音集合在一起，采用生動活潑的聲像顯示，不僅豐富了教學手段，擴充了教學資源，而且更提高了課堂教學效果。為多媒體教室配置觸摸教學一體機，多媒體壁掛音箱，擴聲功放，數字處理器，無線麥克風，讀卡器，多媒體網絡中控，多功能控制面板，講臺信息面板，鋼制地臺，控制電腦，客戶端軟件及多媒體控制柜。（科學課堂、音樂課堂、計算機課堂、語言課堂、美術課堂）

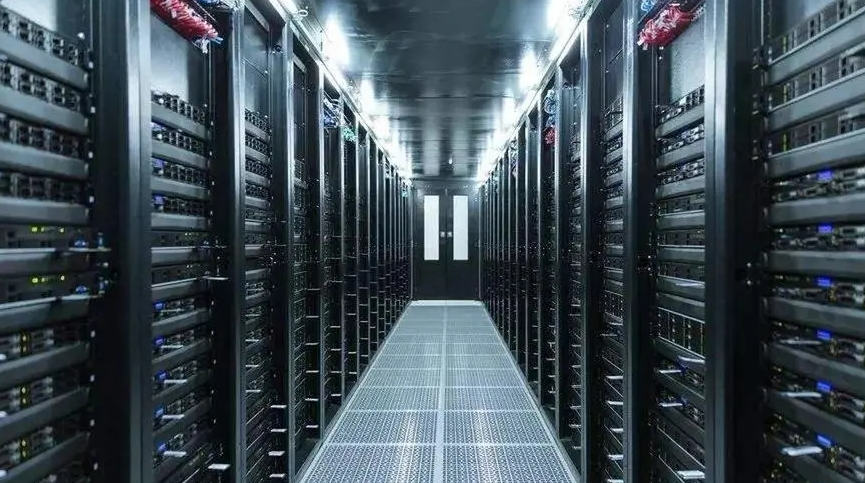

（九）機房工程
本工程弱電機房設置在圖書實驗樓一層弱電機房，在實驗樓1層西側消控室設置監控中心，依據GB50174-2008《電子信息系統機房設計規范》對機房分級的要求，本次網絡中心機房設計參照B類機房標準設計，消防監控機房參照C類機房標準建設。
本次機房建設系統主要包括以下幾個部分：裝飾裝修系統，供配電系統，UPS不間斷電源系統，空調與新風系統，火災自動報警與氣體滅火系統，防雷與接地系統，門禁管理系統，視頻監控系統，綜合布線系統，災害防護系統。
（十）綜合管路系統
（1）各建筑物單體之間室外管線采用采用PVC管敷設，并預留適當數量的SC鋼制過路管。穿管埋深應大于0.7米。
（2）各建筑物單體內垂直管線原則上均通過弱電豎井垂直橋架敷設。各建筑物單體內水平走線則沿橋架在通道吊頂內敷設，由橋架到各信息點的線纜為穿管暗敷。
（十一）教室錄播系統
本系統應采用全自動課程錄播模式，配置導播控制平臺，自動探測、跟蹤、定位教師和學生位置，實現無人值守下的全自動錄播。教學過程中，自動跟蹤主機根據獲取的各種探測信號、語音激勵信號、切換信號、鍵盤鼠標動作等，采用科學策略進行綜合智能分析，靈活準確的調度現場的攝像機等采集設備，保證拍攝主體，自動調節景別景深，實現課堂無干擾、無控制、無人值守的全自動智能錄播。
通過對項目建筑和應用需求了解，目前項目共有新建錄播教室1間，涉及目標對象包括有精品錄播教室、準備室等，在充分了解學校需求和項目現場情況后，整體方案設計架構如下：
學校教室端設備：精品錄播系統/互動教學系統/多媒體顯示設備等；
教育局中心機房：教育視頻資源應用平臺、互動教學平臺、存儲服務器等；
實現對各錄播教室的集中管理、統一錄制、集中巡課；
可以實現區域內所有視頻資源的統一管理，所有錄播教室的直播和課程錄像的點播、評價；
可以實現區域內錄播教室的互動教學、討論等功能
（十二）智慧課堂系統
智慧課堂集“微云服務器、移動平臺端工具及智慧課堂云平臺”三大應用為一體，通過“云、網、端”的應用，實現了教室內多種終端設備的無縫連接和智能化運用，進而改變課堂結構，實現教與學的革命。其核心功能：在教室內，教師和學生可以通過多種移動設備（同時支持安卓、蘋果、windows），在無需互聯網的狀態下，實現點對點的通訊與交互。
